ディラック・ライブ・アクティブ・ルーム・トリートメントセットアップガイド
ディラック・ライブ・アクティブ・ルーム・トリートメント

ディラック・ライブ・アクティブ・ルーム・トリートメント

セットアップガイド

ディラック・ライブ・アクティブ・ルーム・トリートメント セットアップ・ガイド

設定

インストール

  1. https://www.dirac.com/live/downloadsから Dirac Live の最新版をダウンロードし、インストールしてください。

デバイスへの接続

  1. Dirac Liveのキャリブレーションを行うための機器の準備方法については、AVRの取扱説明書を参照してください。この設定はDirac Live Room Correction、Bass Control、Active Room Treatmentでも同じです。

Dirac Liveのセットアップ

  1. デバイスがキャリブレーションの準備ができたら、Dirac Live を開き、"Select Device "画面でデバイスを選択します。

  2. この時点で、2つのオプションがあります:

      1. 以前のDirac Liveプロジェクトをロードします。少なくとも9つのマイクポジションがキャプチャーされ、そのプロジェクトが測定されたときからシステムに何も変化がなければ、Measureのステップはスキップして(古い測定値を再利用することになるので)、直接Filter Designに進むことができます。

    1. Dirac Live のステップを "Measure" まで進めます。

  3. システムに必要なすべてのポイントを測定し、ART がセットアップに必要な測定ポイントの数(右上の永続的な通知として表示される)をメモします。

  4. 測定が完了したら、"Proceed to Filter Design "をクリックします。

アクティブ・ルーム・トリートメント・フィルターの設計

  1. ご使用のデバイスとライセンス機能にARTが含まれている場合、フィルター設計画面の右側サイドバーの補正技術セクションでARTがデフォルトで選択されます。

    1. 有効な測定値がスイートスポットを含めて3つ未満の場合、ARTオプションを選択することはできません。

    2. また、1台以上のサブウーファーでARTを使用するには、Bass Controlライセンスが必要です。その場合、次のことが必要です。

      1. Bass Controlライセンスを購入し、アクティベートする、

      2. または、デバイスのスピーカー設定からサブウーファーを削除して、サブウーファーを非アクティブにします。

  2. ARTグループ(メイングループとも呼ばれる)は、少なくとも1つの入力チャンネルを含むスピーカーグループです。これらは右側のサイドパネルに表示され、Dirac Liveと同様に、各スピーカーチャンネルを各グループにドラッグイン・アウトすることで管理できます。チャンネルのグループ化については、以下のセクションも参照してください。

  3. ARTにおけるディケイタイムの強力なコントロールの主なコンセプトは、各ARTグループにスピーカーサポートグループを割り当てることにより、望ましいインパルスレスポンスとターゲットカーブに到達するようにスピーカーを共同最適化することに基づいています。
    サポートグループがARTグループに寄与できる周波数範囲をサポートレンジと呼びます。サポート・レンジは測定値から自動的に検出され、ARTフィルター設計の初期化時にデフォルトとして設定されます。サブウーファー以外のスピーカーのデフォルトのサポート・レンジは、50Hzより低くならないことに注意してください。

    1. 各ARTグループには、Filter Designグラフエリアの下部にスライダーがあります。このスライダーで、各サポート・スピーカー・グループが選択したARTグループに寄与するサポート・レンジをコントロールできます。サポートレンジパラメーターについては、以下のセクションも参照してください。

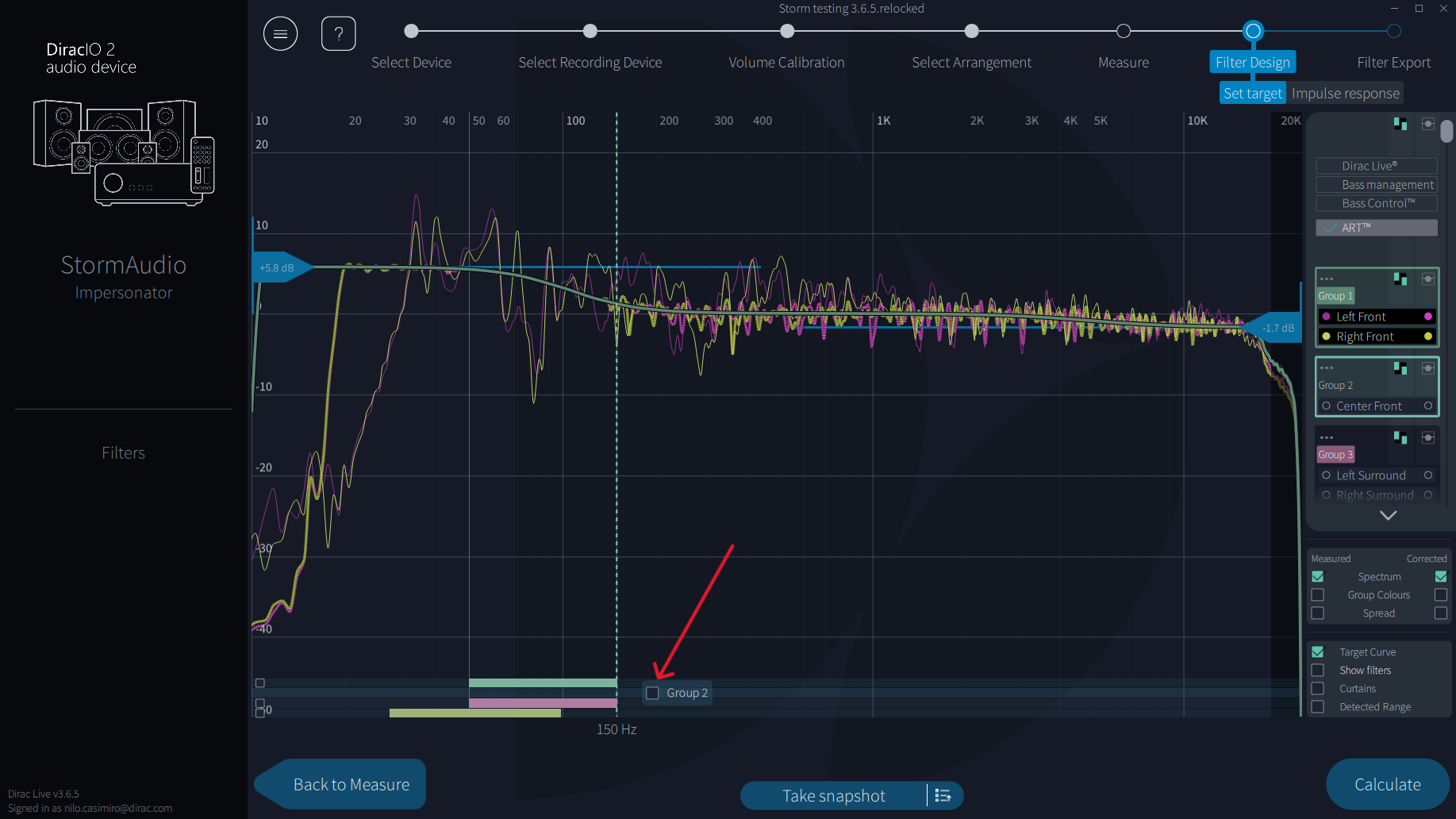

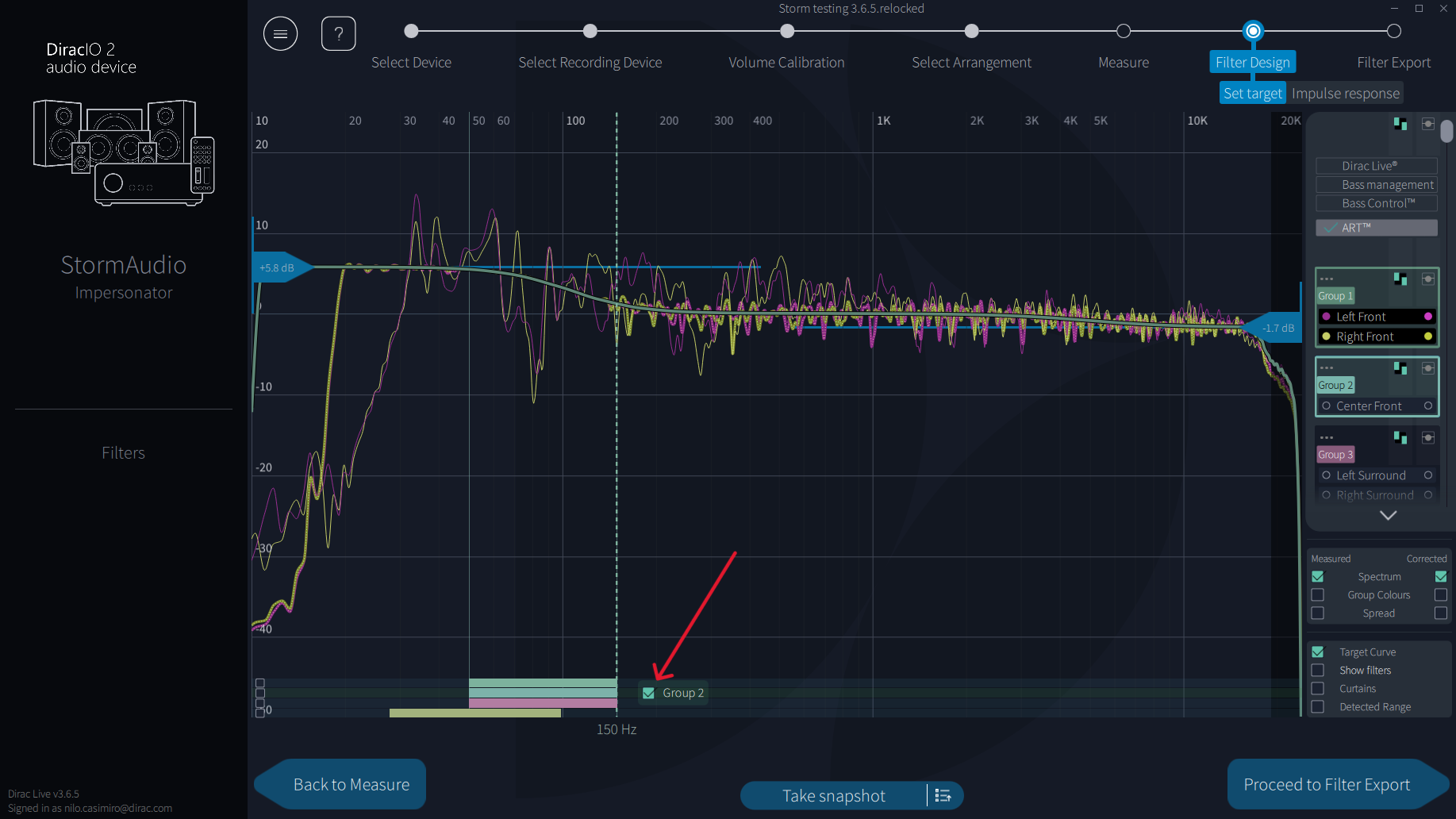

    2. 各サポート・グループは、マウス・ポインターをスライダー・トラック上に置いたときに表示されるチェックボックスを切り替えることで、特定のARTグループへのサポートを有効または無効にすることができる。

  4. ARTグループにはパラメータがあり、ボックスの左上隅にある三重点のボタンをクリックすることでアクセスできる。このボタンはARTグループでのみ使用可能で、クリックするとパラメータパネルが展開される。ARTパラメータの詳細については、下記の「パラメータの詳細説明」を参照してください。

    1. すべてのARTグループ(メイングループ)は、他のすべてのチャンネルグループ(サポートグループ)にサポートすることができます。一般的な設定として、サポートグループがメイングループをサポートできる上限はFsiso設定で指定します。

  5. Filter Designビュー(パラメータメニューの外側)で、低音と高音のスライダーを好みに応じて編集します。左側の低音スライダーを大きくするのが一般的です。

      1. 複数のグループがある場合、これらのスライダーも変更できます。最初のグループと同じ値に変更するのが一般的です。

  6. これらの編集後、"Calculate "を押す。変更の計算に少し時間がかかります。

  7. フィルターが計算されたら、"Proceed to Filter Export "を押す。

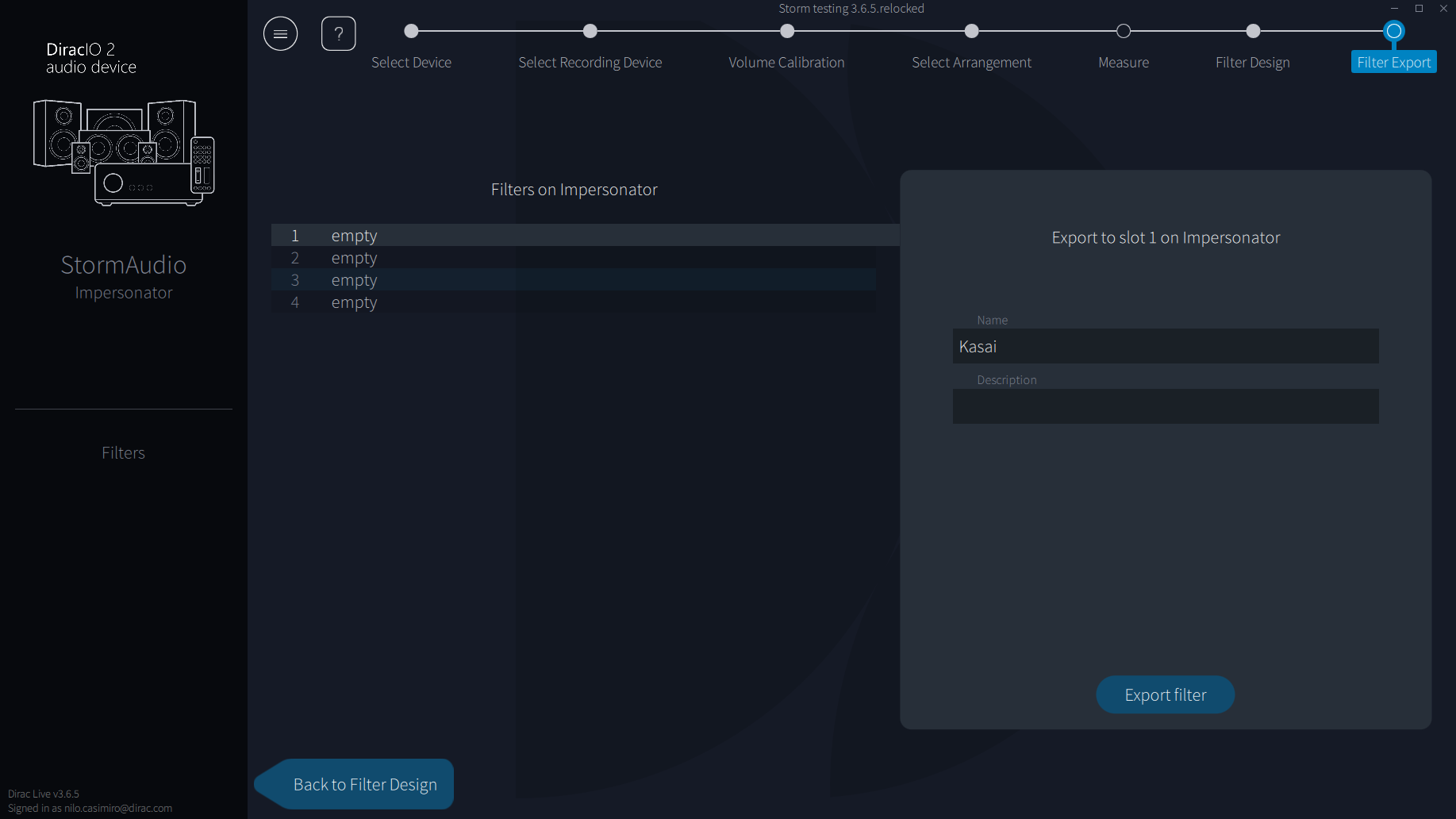

  8. フィルターをデバイスにエクスポートします。

  9. フィルターがデバイスにエクスポートされました。Dirac Live 画面の左側にも表示されます。

  10. ARTによって達成された改善を視覚化し、Dirac off(オリジナル測定)、Dirac Live Room Correction、Dirac Live Bass Controlと比較することも励みになります。以下の例では、結果のレスポンスが異なるマイクポジション間でどのように変化するかを示すスプレッドグラフで視覚化しています:
    ディラックオフ
    Diracライブルーム補正
    ディラック・ライブ ベースコントロール
    ディラック・ライブ ART

ARTパラメーター

各サポートグループには以下のパラメータがあります:

パラメーターFsiso

Fsisoは、ベース・マネージメント・システムにおけるクロスオーバー周波数のような役割を果たす重要なパラメーターです。目標は、システムにとって最も高いFsiso値で、なおかつ素晴らしい結果が得られるものを見つけることです。Fsisoの値が低いほどロバストですがメリットは少なく、高いほどメリットは大きくなりますが、出力にスピーカーをサポートしていることがわかるかもしれません。

| 意味|デフォルト|正規入力
| --- | --- | --- |
| スピーカーがお互いをサポートできる最大周波数。この周波数を超えると、通常のディラック・ライブ補正が適用されます。| 150 Hz | 50 to 150 Hz |

パラメーターグループ n のサポート

このパラメーターの使用方法は、特定のスピーカーのグループ分けによって異なります。この設定を調整するときは、各グループのF-support Highパラメータを考慮して、望ましい効果を得ることが重要です。

| 意味|デフォルト|法定入力
| --- | --- | --- |
| ARTグループの入力チャンネルをサポートするグループのチャンネルをオンまたはオフにします。すなわち、このグループのスピーカーは、このグループのメインスピーカーをサポートする働きをする。| オンまたはオフ

パラメーターサポートレベル

サポートレベルは、アルゴリズムによるスピーカーの使用頻度を決定します。スピーカーの使用量のバランスをとり、歪みを回避するには、部屋のスピーカーの位置に応じてサポートレベルの値を変更します。これにより、特定のスピーカーに過負荷をかけることなく、希望の出力を得ることができます。

| 意味|デフォルト|法定入力
| --- | --- | --- |
| このグループのスピーカーがメインスピーカーに与えるサポート量をコント ロールします。-1dBで最小、-24dBで最大となります。|-1dBは最小、-24dBは最大になります。

パラメーター Fサポート低

F-support Lowは、スピーカーが他のスピーカーをサポートできる最低周波数を定義します。このパラメーターは、小型スピーカーが設計外の低音でオーバーロードするのを防ぐのに役立ちます。この値を低く設定しても、スピーカーがその低い周波数で使用されることを保証するものではないことに注意してください。

| 意味|デフォルト|法定入力
| --- | --- | --- |
| このグループのサポートスピーカーは、選択されたメインスピーカーグループに貢献します。対応するサポート・レンジ・スライダーのロー・エンドと同じ値です。 | 検出範囲|20 Hz~Fsiso|(20 Hz~Fsiso)|(20 Hz~Fsiso)|(20 Hz~Fsiso

パラメーター Fサポート高

F-support Highは、スピーカーが他のスピーカーをサポートできる最高周波数を設定します。サブウーファーの場合、この値は入力信号に適用されるローパスフィルターのように機能します。フルレンジスピーカーの場合、このパラメーターはスピーカーの位置に基づいて調整し、最終結果でサポートスピーカーが明らかになるのを防ぐことができます。

| 意味|デフォルト|正規入力
| --- | --- | --- |
| サポート・レンジの最高周波数をコントロールし、このグループのサ ポート・スピーカーが選択されたメイン・スピーカー・グループに寄与します。対応するサポート・レンジ・スライダーの上限と同じ値です。 | 検出範囲|F-support Low~F_siso_

グループ分けについてのコメント

アクティブ・ルーム・トリートメント・グループは、複数のスピーカーのパラメーター設定を簡略化するために設計されています。同じようなパラメーターを持つスピーカーをグループ化することで、管理が容易になります。

例えば2.2システムでは、2つまたは3つのグループを使用できます:

  • 2つのグループ:2つのグループ:左右のスピーカーを1つのグループにまとめ、サブウーファーを同じように使用する場合は、サブウーファーを2つ目のグループにまとめます。

  • 3つのグループ:3つのグループ:左右のスピーカーを1つのグループにまとめ、サブウーファーとフロントスピーカーとの相互作用を個別にコントロールしたい場合は、サブウーファーをそれぞれ別のグループにします。

大規模なシステムでも、コンセプトは変わりません。スピーカーの位置がFsisoやF-support Highなどの設定に与える影響を考慮し、用途と位置に基づいてスピーカーをグループ化します。お使いのシステムとリスニングポジションに最も適したグループを選択してください。
